Module LED MAX7219 – 1 Matrice 8×8

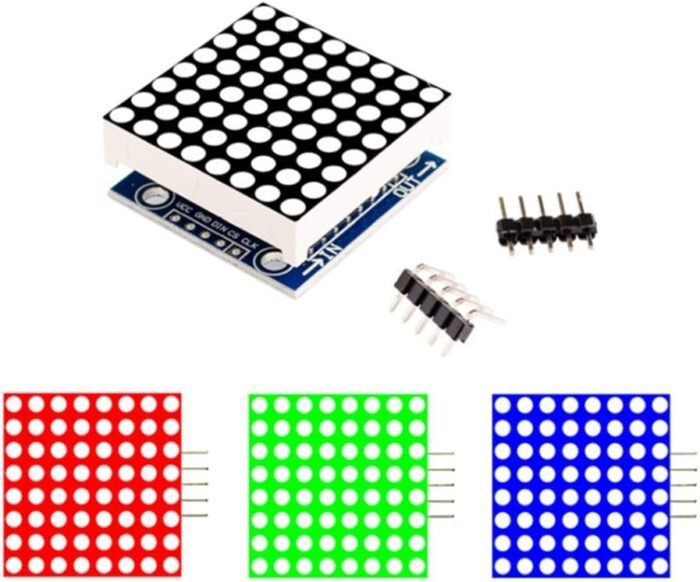

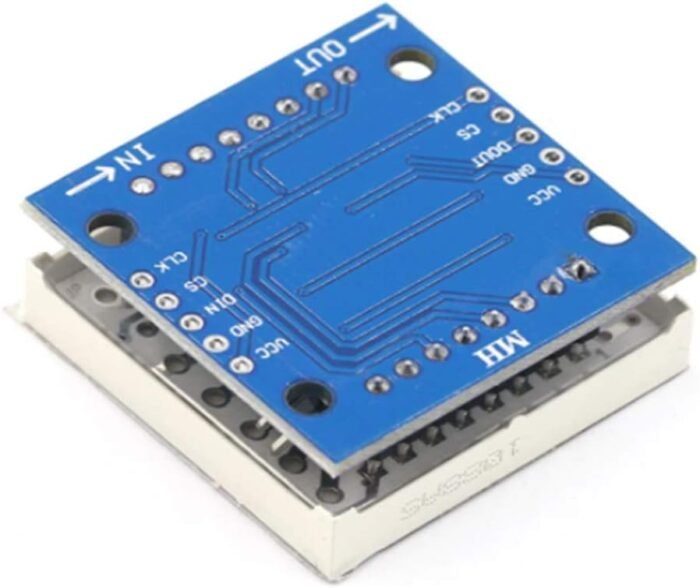

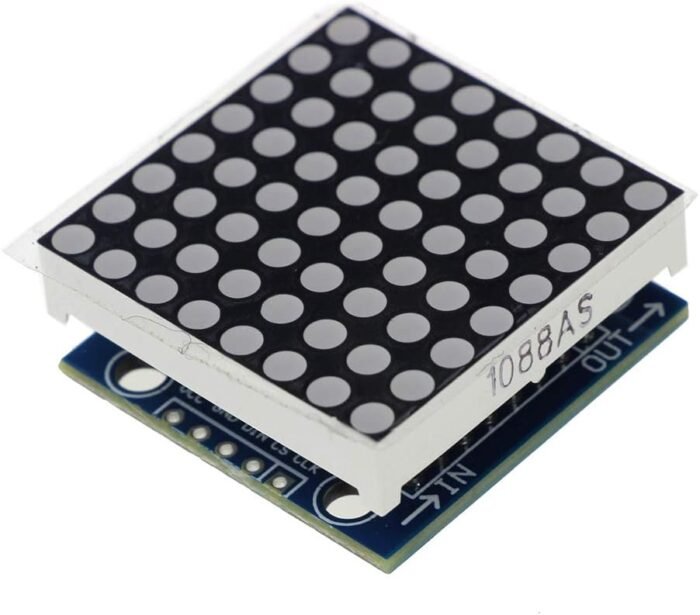

�� Module LED MAX7219 – 1 Matrice 8×8 (Rouge / Bleu / Vert) Un module compact basé sur le driver MAX7219, permettant de contrôler une matrice LED 8×8 en toute simplicité via une interface SPI 3 fils.Ce module est chaînable : vous pouvez connecter plusieurs matrices pour créer des affichages lumineux, animations, textes défilants. ⚙️ Caractéristiques techniques Spécification Valeur Pilote MAX7219 (driver LED série) Matrice LED 8×8 (64 LEDs) Couleurs disponibles �� Rouge / �� Bleu / �� Vert Alimentation 5V DC Interface SPI 3 fils (DIN, CS, CLK) Chaînage Oui (connecteurs IN/OUT) Dimensions (typiques) ~ 32 × 32 × 15 mm Courant max. 160 mA (tous LEDs allumés, dépend de la luminosité) �� Brochage Broche Fonction VCC 5V alimentation GND Masse DIN Données série CS Chip Select CLK Horloge �� Câblage rapide Arduino UNO VCC → 5V GND → GND DIN → D11 CS → D10 CLK → D13 ESP32 (SPI logiciel possible) VCC → 5V GND → GND DIN → GPIO23 CS → GPIO5 CLK → GPIO18 ✅ Avantages Contrôle facile et rapide avec seulement 3 broches Luminosité réglable (via registre MAX7219) Modules empilables pour former des affichages plus grands Compatible Arduino, ESP8266, ESP32, STM32, Raspberry Pi Disponible en plusieurs couleurs �� Applications Affichage de texte défilant (ticker LED) Animations graphiques simples Panneaux de contrôle et décorations lumineuses Horloges numériques et projets IoT �� Conclusion Le MAX7219 LED module 1 bit (rouge, bleu, vert) est une solution économique et flexible pour vos projets d’affichage lumineux. Grâce à son interface simple et ses capacités de chaînage, il est idéal pour Arduino et ESP32 dans des projets de texte défilant, animations et horloges.
